Redes 2: Topología de las Redes

Topología de las Redes

Se define a la topología de las redes como el mapa físico o lógico de una red para intercambiar datos. Es la forma en la cual esta diseñada la red ya sea en un plano físico o uno lógico. Se puede definir como "un conjunto de nodos interconectados".

Los componentes fundamentales de una red son el servidor, las terminales, los dispositivos de red y el medio de comunicación. LA topoligía de red determina únicamente la configuración de las conexiones entre nodos; la distancia entre ellos, las interconecciones físicas, la tasas de transmisión y los tipos de señal no los determina la topología, aunque si los afecta.

Existen ocho tipos básicos de topologías

1. Punto a Punto Point to Point PtP
2. En Bus (Conducto común) o lineal
3. En Estrella Star
4. En Anillo Ring
5. En Malla Mesh
6. Topología Híbrida (combinada o mixta)
7. Cadena Margarita Daisy Chain
8. En Árbol Tree

Punto a Punto: Enlace permanente entre dos puntos finales. La PtP conmutada es la de la red de telefonía convencional. No hay obstáculos entre los dos puntos.

En Bus: Se caracteriza por tener un único canal de comunicaciones, denominado bus, al cual se conectan los diferentes dispositivos. De esta forma los dispositivos comparten el mismo canal para comunicarse entre sí.

En Estrella: Todos los dispositivos se conectan a un nodo central. El nodo central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red. Para comunicar los dispositivos entre sí, es esencial el nodo central; y sin este toda la red se cae.

En Anillo: Cada dispositivo tiene una conexión de entrada y una de salida. Así, la información tiene que recorrer varios nodos antes de llegar a su destino, a menos que se dirija al receptor inmediatamente siguiente.

En Malla: Cada dispositivo esta conectado a todos los otros dispositivos o nodos. De esta manera la información puede transitar de nodo a nodo sin necesitar de mucho intermediarios

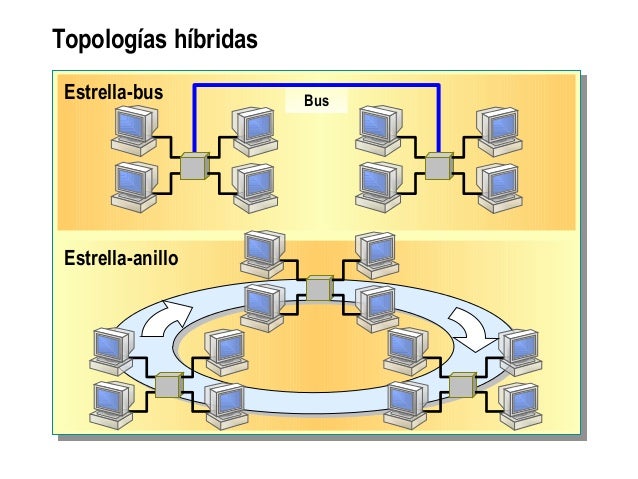

Topología Híbrida: Se utilizan diversos de los otros tipos de topologías para conectar a los dispositivos. Estas son usadas cuando se necesita solucionar un situación compleja para las conexiones.

Cadena Margarita: Es una sucesión de enlaces de tal manera que un dispositivo A esta conectado a un dispositivo B, un dispositivo B a un dispositivo C y así sucesivamente, sin formar más conexiones

En Árbol: Se trata de varias redes en estrella ordenadas jerárquicamente. Se compone de nodos periféricos que se conectan a un nodo central que a su vez es periférico de un nodo central más importante
